氯化亚铁冷冻结晶

概述

正常的体系，一般是氯化亚铁盐酸，通常可以先蒸发浓缩，再冷却结晶出来四水氯化亚铁。

氯化亚铁的性质：

通过蒸发结晶可以得到二水氯化亚铁，化学式 FeCl2.2H2O，分子量126。

通过冷却结晶可以得到四水氯化亚铁，化学式 FeCl2.4H2O，分子量 198.83，呈绿至黄色。可溶于水。

氯化亚铁的溶解度变化

*图1：氯化亚铁溶解度曲线（FeCl2-HCl-H2O体系等温线）*

氯化亚铁结晶可以采用普通的冷却结晶也可以采用冷冻结晶。

应用场景

1. 当氯化亚铁溶液中存在其他的杂质比如氯化钠，我们需要得到更多的氯化亚铁结晶，这样下一步才能得到更纯的氯化钠结晶。
2. 或者溶液提纯，要把更多的铁离子取出体系，以便得到目标产物，比如说盐酸法钛白生产体系，都可以优先考虑采用冷冻结晶。

OSLO连续冷冻结晶器方案

操作控制指标

晶体生长的控制根据平衡计算结合物料的结晶动力参数通过合理流畅模拟最终得出结晶器的体积、外型结构等。过饱和度、晶体生长速率、晶体停留时间等结晶条件，是影响产品的晶型、粒度分布的主要因素。

循环轴流泵抽吸结晶器上部基本含少量晶体的清溶液，然后输送到石墨冷却器去进行降温，通过降温使循环母液中的过饱和度增加。过饱和度的溶液经结晶器内部的中央降液管返回直伸入结晶器的底部，再向上徐徐穿过流态化的晶床层，从而消失过饱和现象，晶体也就逐渐长大。按照粒度的大小自动地从下至上分级排列，而晶浆浓度也是从下到上逐步下降，上升到循环泵入口附近已变成含少量细小晶体的清液。

分级的操作法使底部的晶粒与上部未生长到产品粒度的互相分开，取出管是插在结晶器下底部位置，因此四水氯化亚铁取出来的都是比较均匀的颗粒状结晶。

外冷器

冷却结晶器的过饱和产生设备是石墨换热器，石墨冷却器壳程壳程通入循环冷冻水。

氯化亚铁冷冻结晶系统参考价格

工艺流程

氯化亚铁冷冻结晶工艺流程如下：

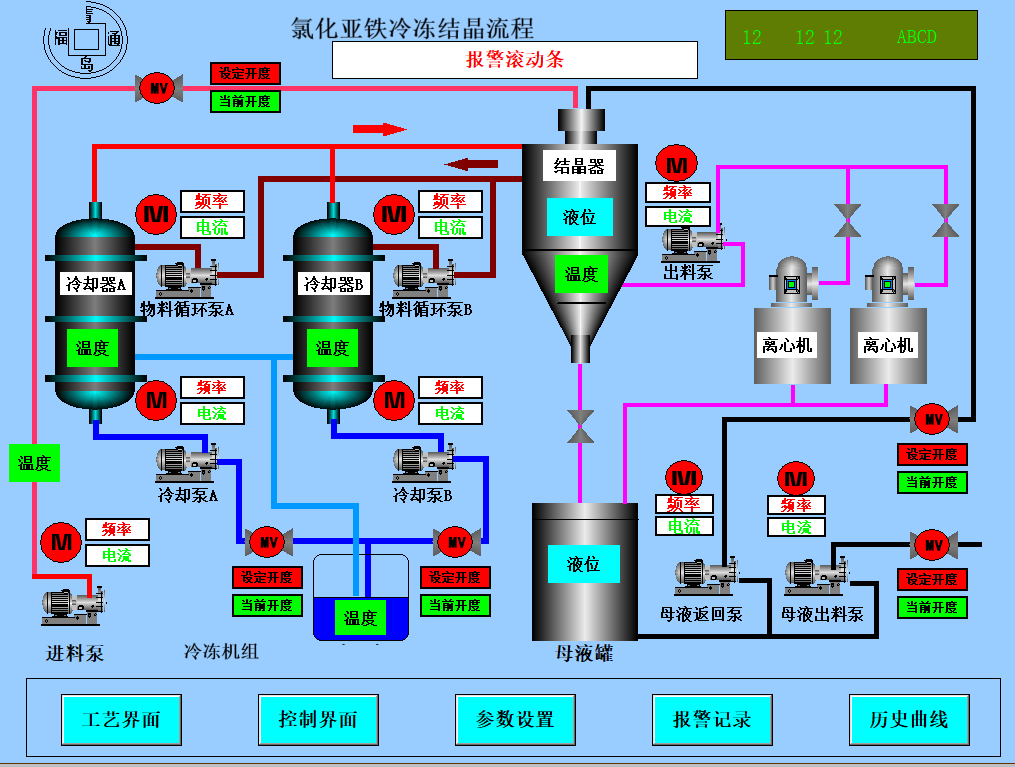

*图2：氯化亚铁冷冻结晶工艺流程图*
